La competencia global en el sector del diseño y la ingeniería exige velocidad, precisión y flexibilidad. Los ciclos de desarrollo de productos son cada vez más cortos, y las demandas del mercado cambian constantemente. Para mantenerse competitivos, los equipos de diseño deben poder responder de manera inmediata ante estos cambios, lo que implica no solo contar con un equipo calificado, sino también con las herramientas adecuadas.

La capacidad de adaptarse rápidamente y colaborar de manera efectiva es esencial para la innovación. Los equipos de diseño de todo el mundo buscan herramientas que no solo maximicen su productividad, sino que también permitan trabajar en un entorno colaborativo y seguro.

El poder del diseño colaborativo

El diseño ya no es un esfuerzo solitario. Hoy en día, involucra a diversos actores: desde diseñadores y analistas de mercado hasta gerentes y equipos de compras. Con la integración de CATIA V5 en la plataforma 3DEXPERIENCE ®, los equipos de diseño pueden compartir y colaborar en tiempo real. Esto permite una fluidez en la creación, modificación y validación de productos de manera mucho más eficiente.

Por ejemplo, si un diseñador necesita agregar una cámara a un dron existente, con los métodos tradicionales, este proceso podría implicar la búsqueda manual de componentes o incluso crear nuevos archivos. Sin embargo, con la plataforma 3DEXPERIENCE ®, el diseñador tiene acceso a una biblioteca de componentes, lo que permite integrar rápidamente nuevos elementos, como una cámara, simplemente arrastrándolos y soltándolos en el diseño.

Para el proyecto del dron, basado en un cambio de diseño, es de suma importancia la colaboración que involucre a múltiples usuarios, como marketing, diseñadores, gerentes y adquisiciones, personas que tienen diferentes necesidades y habilidades.

A continuación, se explica en 8 pasos como cada uno colabora desde su área:

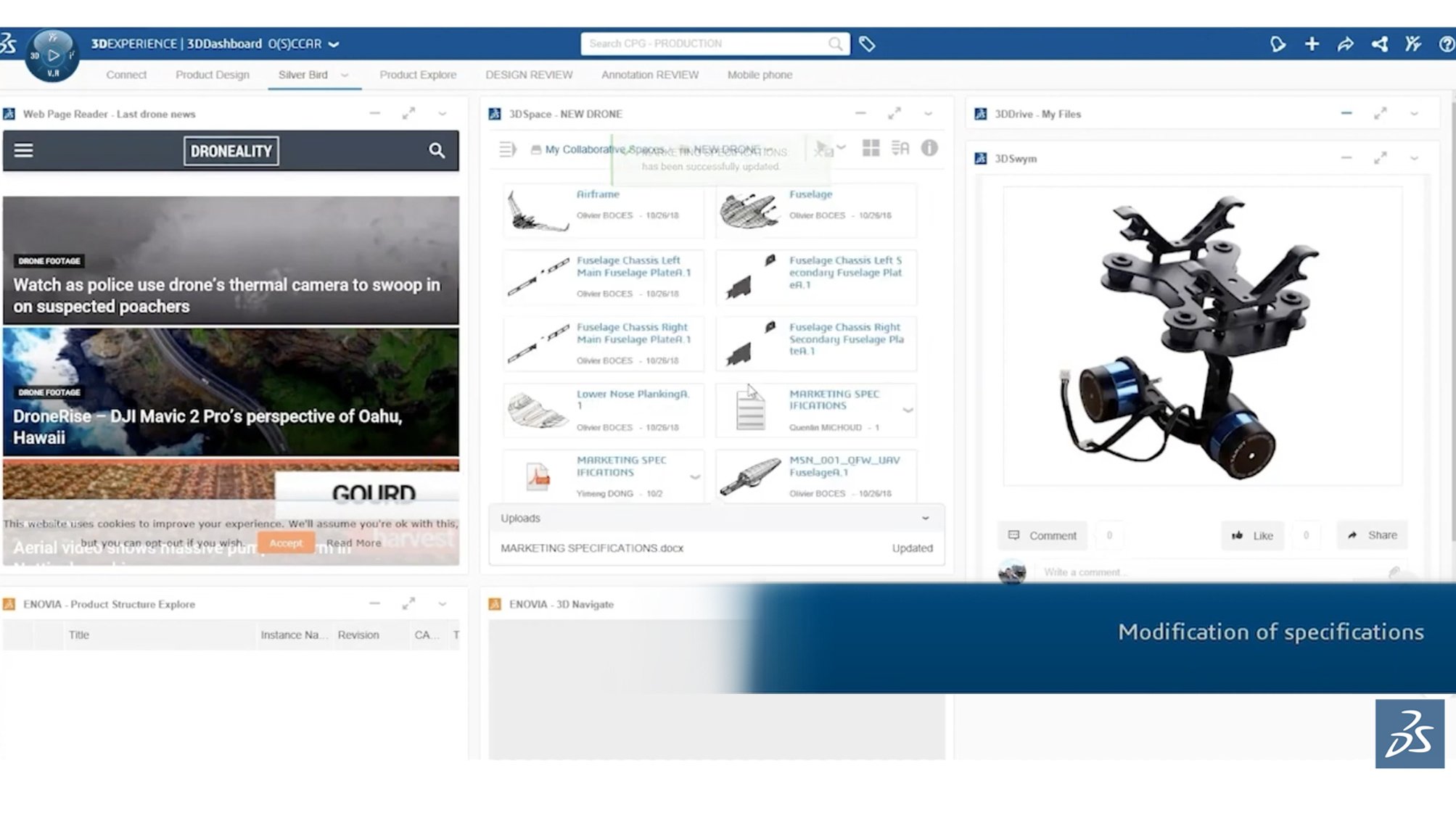

Paso 1: El analista de mercado trabaja, por ejemplo, en un documento, editando un requisito existente y guardándolo en la plataforma 3DEXPERIENCE ®. Los datos se almacenan en un entorno colaborativo donde se pueden encontrar información, documentos y datos 3D. Este tablero 3D es accesible a través de la web para muchos usuarios y permite compartir toda la información del proyecto.

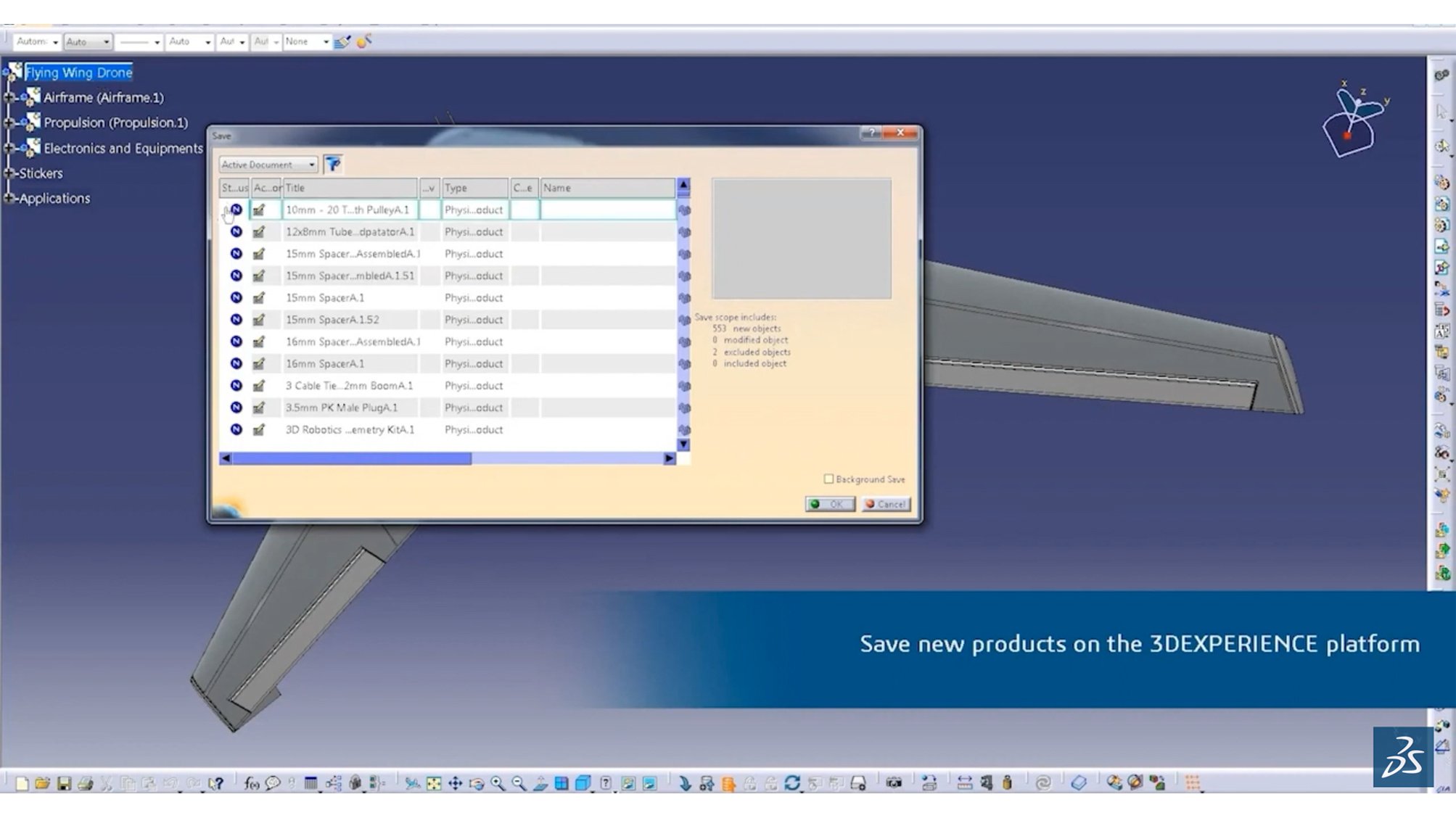

Paso 2: El diseñador de CATIA V5 tomará su diseño existente del dron basado en archivos y lo guardará en un espacio colaborativo. Esto hará que el proyecto sea accesible de forma segura para todos en cualquier momento, en cualquier lugar y en cualquier dispositivo. Usando reproductores y visores, cualquiera puede explorar y ver el producto que el diseñador acaba de guardar en la 3DEXPERIENCE ®.

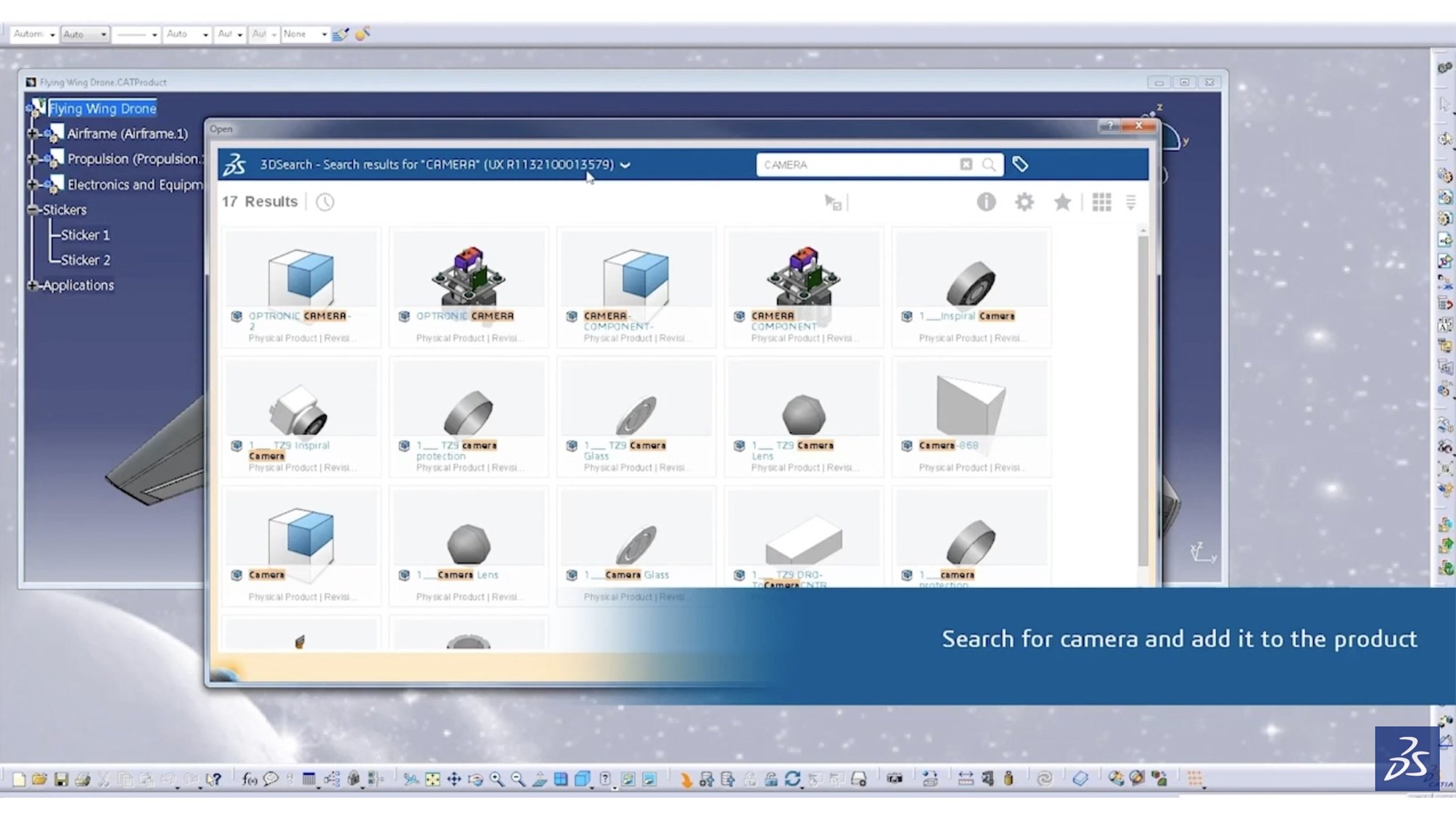

Paso 3: El diseñador creará un nuevo proyecto añadiendo una cámara al dron existente. En CATIA V5, encuentra y abre el dron existente, donde se puede ver la estructura de subensamble. Busca la cámara en una biblioteca con la integración de CATIA V5 y 3DEXPERIENCE ®, al encontrarla con un simple arrastrar y soltar puede añadir la nueva cámara al dron existente.

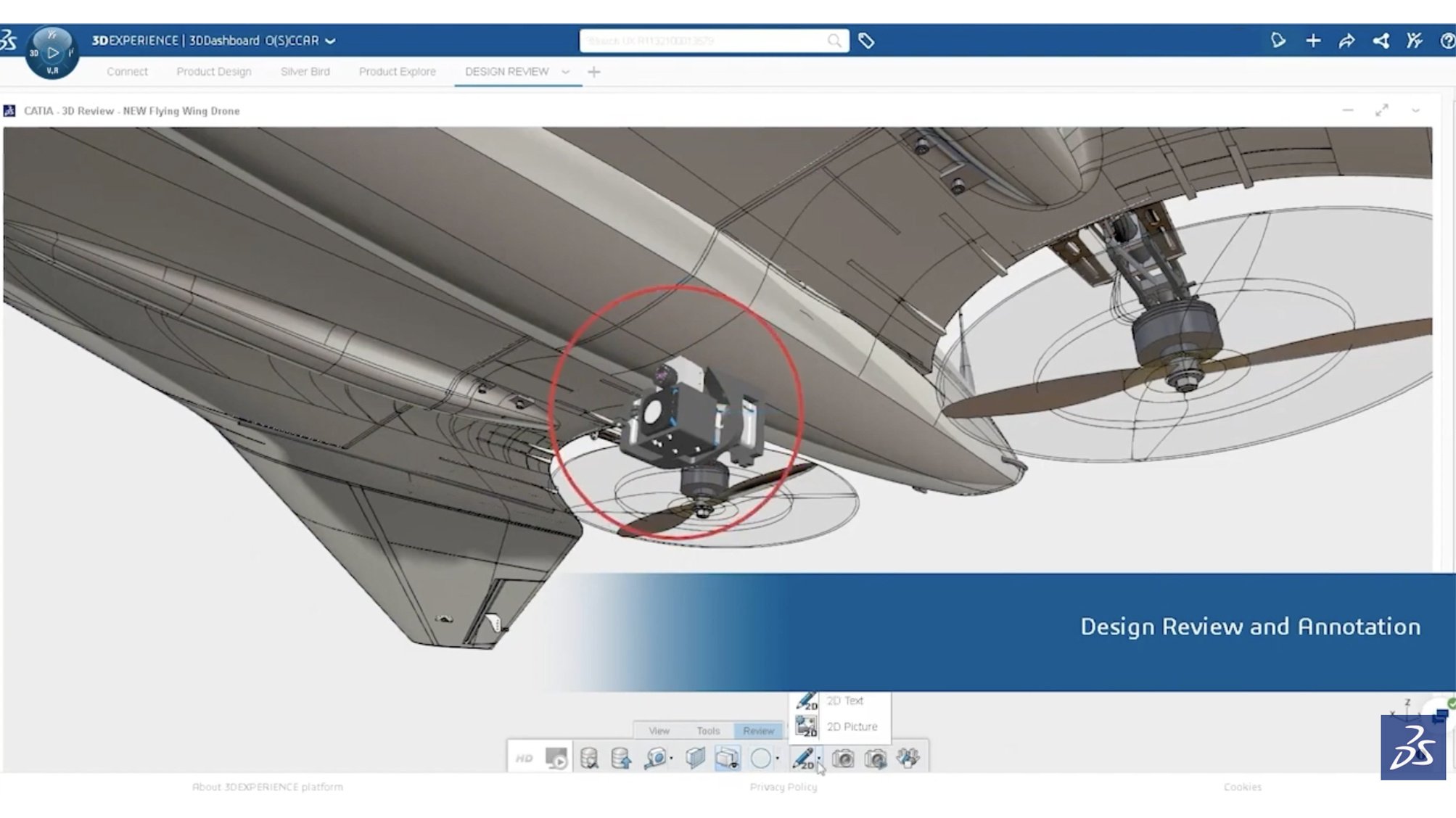

Paso 4: El gerente realizará una revisión móvil del nuevo dron y comunicará las modificaciones requeridas al equipo. Aquí utilizará una aplicación específica llamada “Revisión de Diseño” con la cual puede crear un círculo para identificar el área de interés y añade texto para explicar el trabajo necesario.

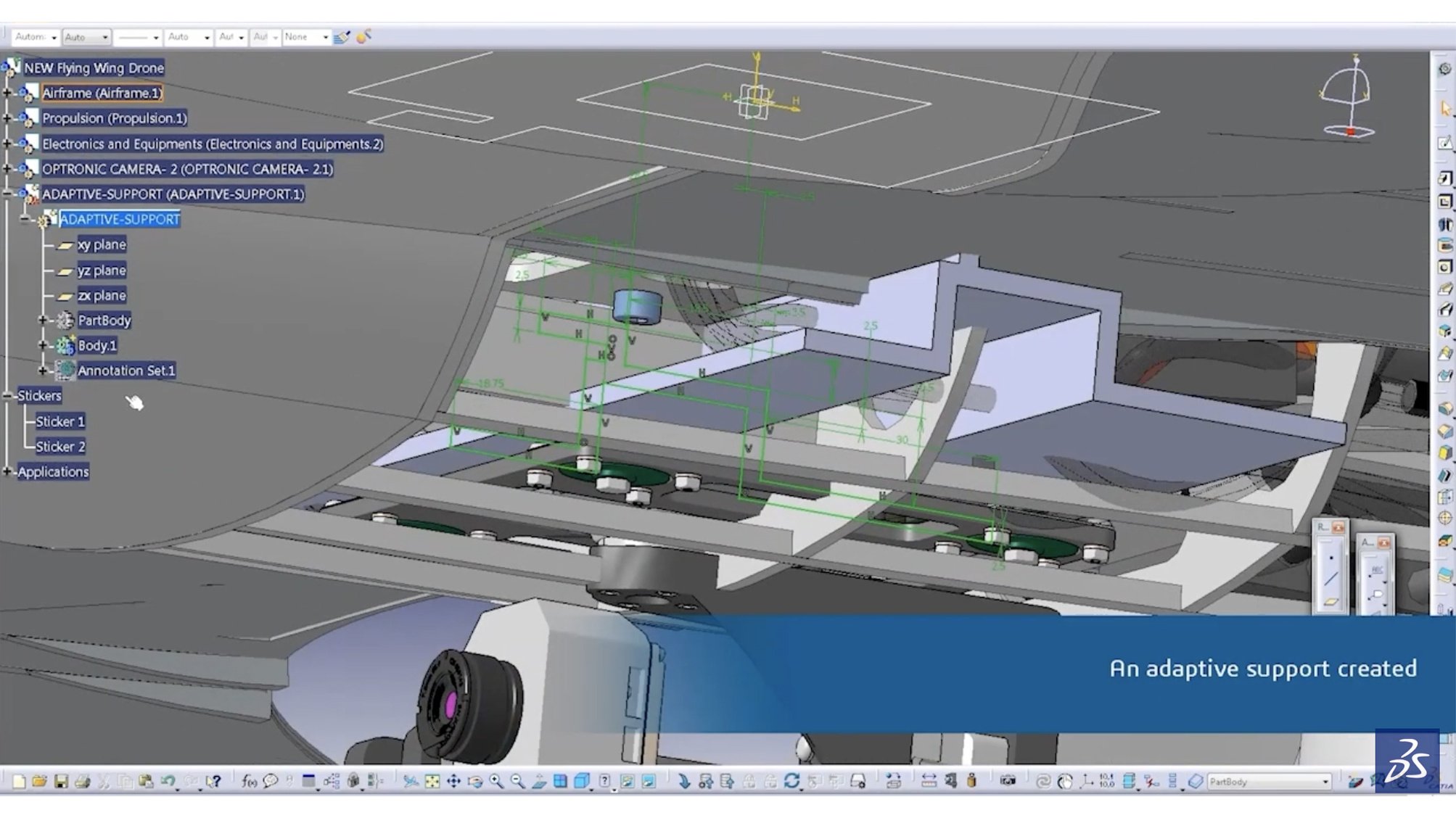

Paso 5: Un nuevo diseñador llevará a cabo el trabajo. Este primero abre el producto y carga directamente los datos en V5; esquematiza y crea una nueva parte, un soporte para conectar la cámara a la estructura. En paralelo, el gerente de diseño desea añadir tolerancias 3D en el soporte adaptativo, por lo que crea una tarea colaborativa en línea proporcionando descripción, contexto, madurez, fecha estimada y archivos adjuntos al responsable. Después de llevar a cabo la tarea en CATIA V5, se guarda en la plataforma 3DEXPERIENCE ®, por lo que estará disponible para todos.

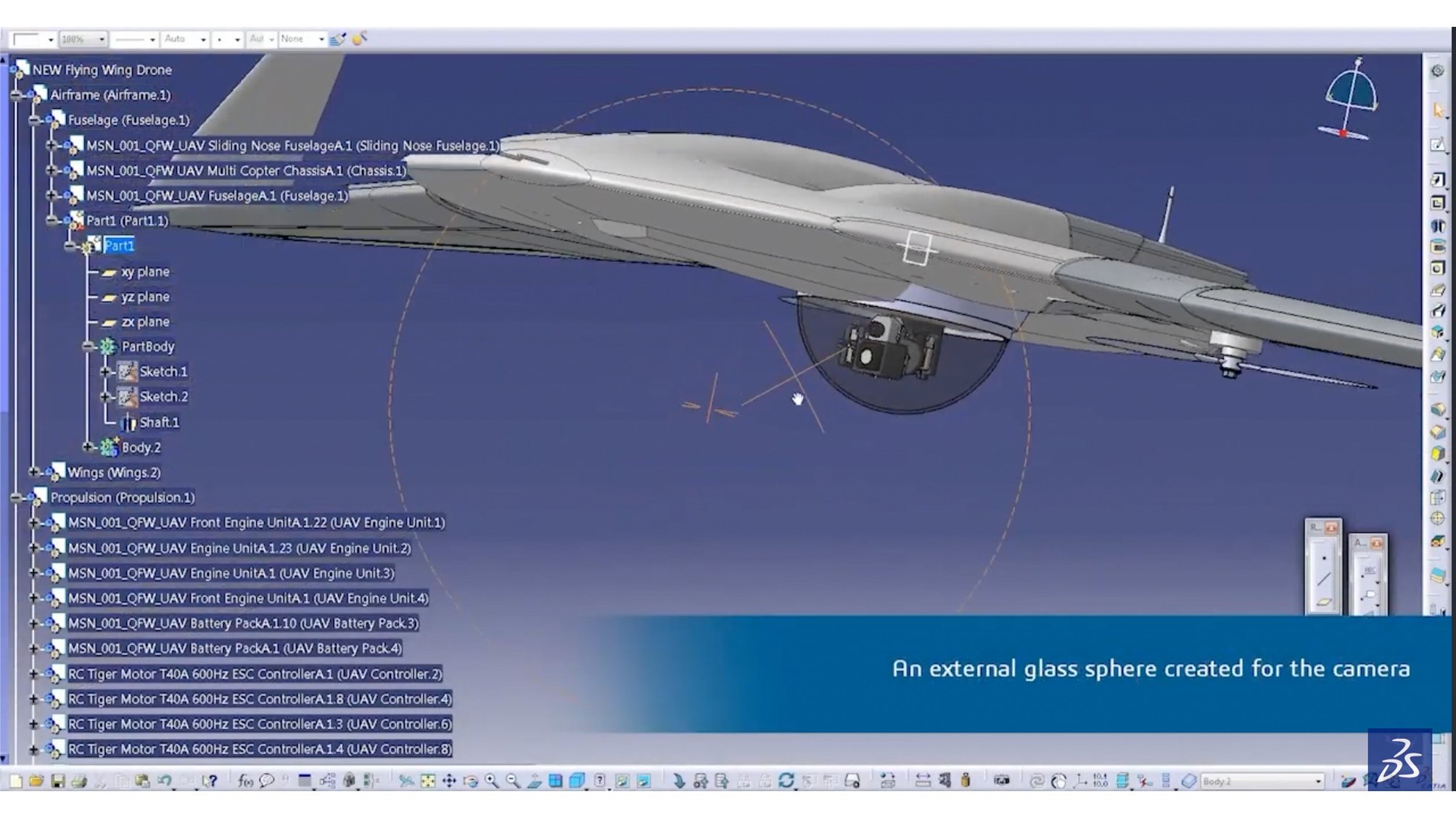

Paso 6: El primer diseñador creará una modificación del cuerpo del dron para crear una esfera que proteja la cámara y la guardará en la plataforma 3DEXPERIENCE ®. Este paso también requiere el cambio de versión de algunas partes del cuerpo del dron.

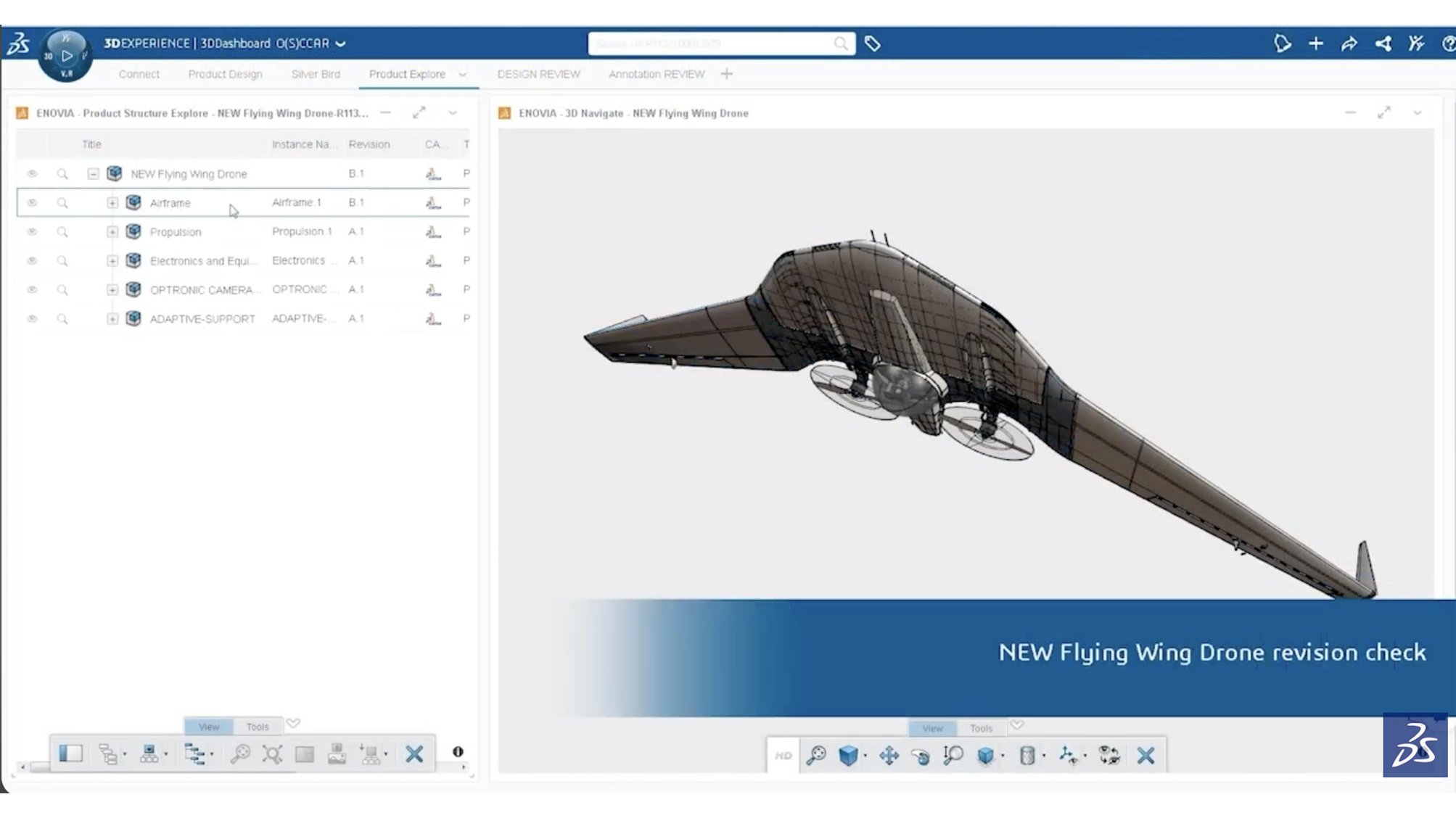

Paso 7: Ahora que el diseño está completo, el gerente revisará y validará el proyecto. El gerente tiene acceso a los nuevos datos: Primero verifica que sea la revisión y versión correctas, luego comprobará en 3D que el diseño sea consistente utilizando la aplicación de revisión de diseño. Así miso, se puede seguir y rastrear las discusiones sobre el diseño, así el gerente revisa el soporte, la nueva cámara y la modificación estructural.

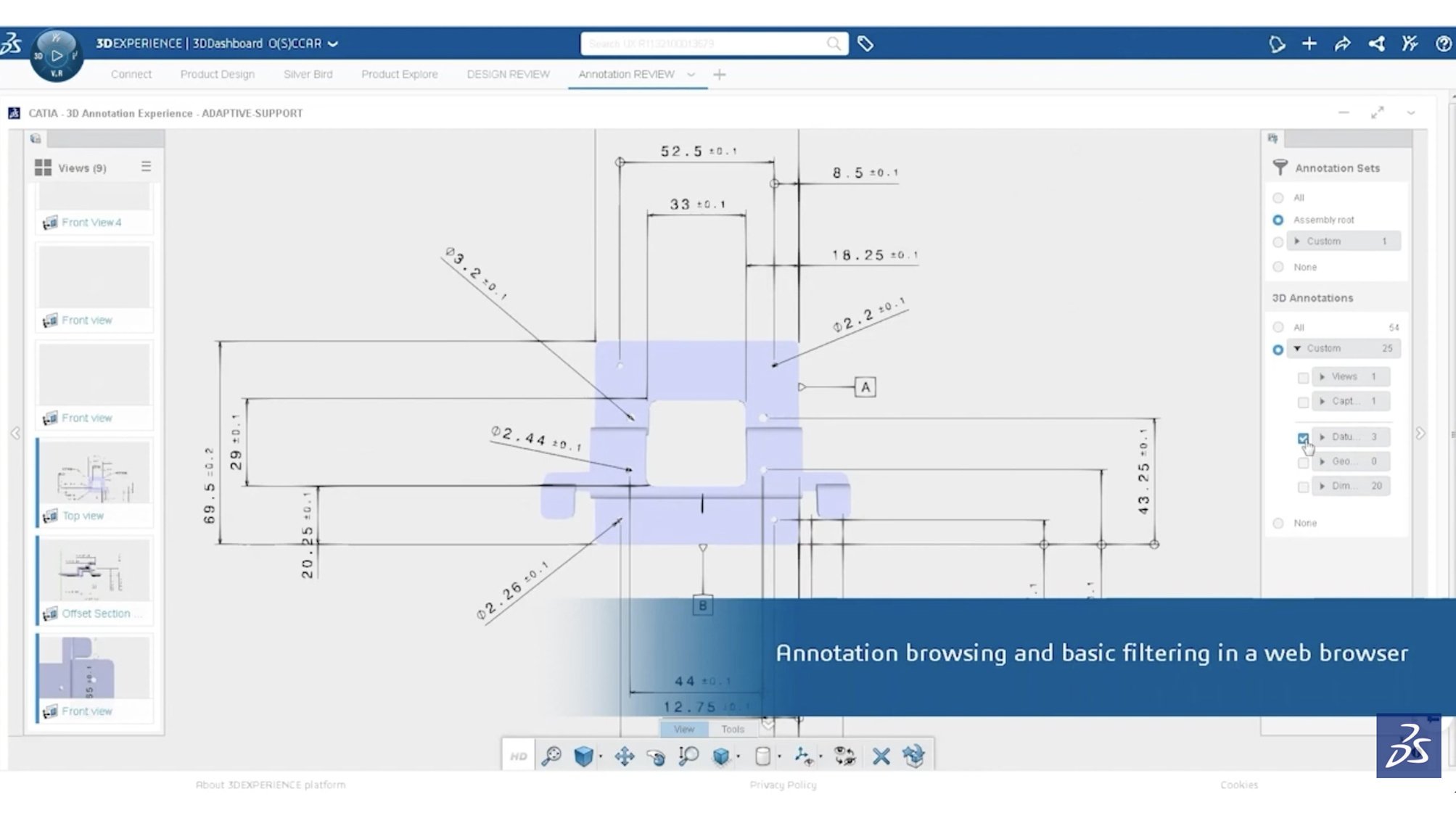

Paso 8: En el paso final, un usuario de adquisiciones necesita acceder a la parte 3D para crear un presupuesto. Busca y encuentra el soporte. La geometría, las dimensiones y la información de tolerancias son visibles y accesibles. Puede comprobar la calidad requerida y usar filtros para limitar la visualización. Esto se puede hacer en cualquier dispositivo, como un teléfono o una tableta.

Cada proyecto se conforma de diferentes etapas, sin embargo, la integración de CATIA V5 y 3DEXPERIENCE® marca la diferencia en el camino hacia la excelencia de cualquier proyecto. A continuación, se muestran los beneficios más tangibles de trabajar con CATIA V5 y 3DEXPERIENCE®:

• Revisión y retroalimentación en tiempo real: Una de las ventajas más destacadas de trabajar con CATIA V5 y 3DEXPERIENCE es la capacidad de revisión y retroalimentación instantánea. Los gerentes pueden acceder al diseño desde cualquier dispositivo, revisar modificaciones y agregar anotaciones directamente sobre el modelo 3D. Esta flexibilidad no solo acelera el proceso de diseño, sino que también garantiza que todos los participantes en el proyecto estén al tanto de las modificaciones y decisiones clave.

• Colaboración multidisciplinaria en la nube: El diseño requiere la colaboración de equipos con diferentes habilidades y roles. En el caso del dron, el proceso de diseño involucró no solo a diseñadores, sino también a analistas de mercado, ingenieros y equipos de compras. Cada uno de estos usuarios, gracias a la plataforma 3DEXPERIENCE, pudo acceder a la información relevante para su función, desde cualquier dispositivo y en cualquier lugar. Esto no solo mejora la eficiencia, sino que también reduce los tiempos de entrega y los costos de producción.

• Potencia el uso de CATIA V5: Es importante destacar que la adopción de la plataforma 3DEXPERIENCE no significa abandonar CATIA V5. Todo lo contrario, potencia su uso y protege la inversión que las empresas ya han realizado en esta herramienta. Los servicios en la nube permiten a los equipos de diseño seguir utilizando CATIA V5, pero con el beneficio añadido de la colaboración en línea y el acceso remoto a los proyectos.

El diseño moderno requiere agilidad, colaboración y herramientas que permitan innovar de manera continua. La combinación de CATIA V5 con los servicios en la nube de 3DEXPERIENCE ® ofrece todo eso y más. Al facilitar la colaboración en tiempo real, mejorar la eficiencia del diseño y garantizar una única fuente de verdad, esta solución se convierte en un catalizador para el éxito en proyectos de diseño y prototipado.

Si tu equipo de diseño busca dar el siguiente paso hacia la innovación, la integración de CATIA V5 y 3DEXPERIENCE ® es la solución perfecta para enfrentar los desafíos de hoy y mañana. Te invitamos a contactarnos en el siguiente enlace. Nos encantará saber de ti: https://info.grupo-mediatec.com/catia-with-cloud-services?hs_preview=baAglxkv-177650192159
